GHA-SNFシリーズ

GHA500F-SNF

  • 量産中（新規設計非推奨）
  • UL60950-1
  • ANSI / AAMI ES60601-1
  • C-UL (CSA60950-1. CAN / CSA60601-1)
  • EN60601-1 3rd
  • EN62368-1
  • RoHS
    UL・C-UL
    DEMKO
    CE
    UKCA

定格入力：AC90 ～ 264V 1Φ
定格出力電力：500W
出力電圧：12V、15V、24V、30V、48V、56V

医用電気機器規格に対応
1U ラック搭載可能

無償補償期間5年（取扱説明書参照）

発売年：2015年
3×5インチ高電力密度AC-DC電源 GHAシリーズの紹介

技術的特徴

  • AUX
  • 出力電圧可変
  • リモートコントロール
  • アラーム
ハーネス
種類 型番 説明 PDF DXF
取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル
3D CADデータ STEP 標準モデル
IGES 標準モデル

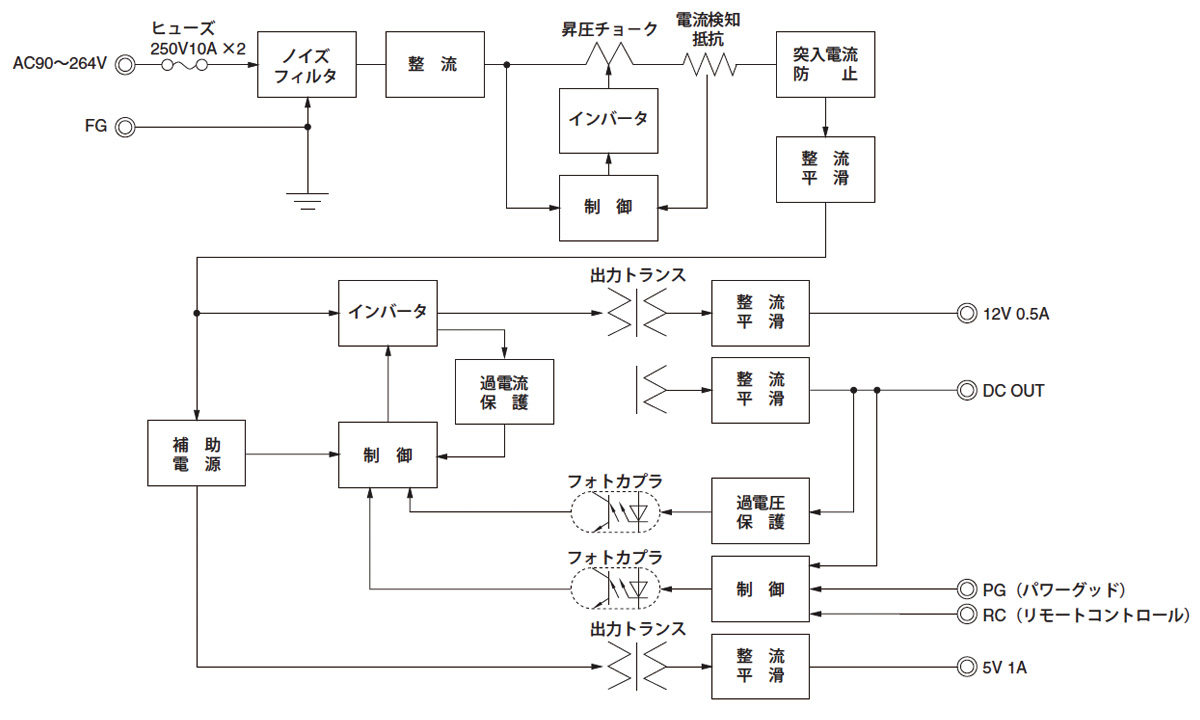

ブロックダイヤグラム

/tool/tag/fig/blo_gha500f-snf.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

  • EAC-10-472

    • 量産中
    • UL1283
    • CSA C22.2 No.8 (C-UL)
    • DIN EN60939 VDE0565 Teil 3-1
    • ENEC (DC入力時は除く)
    • RoHS

    単相250V　10A　汎用　　
    小型　150ｋHz-1MHz減衰　1段フィルタ

  • PCA600F

    • 推奨品
    • 無償貸し出し対象
    • UL62368-1
    • C-UL (CSA62368-1)
    • EN62368-1
    • ANSI/AAMI ES60601-1
    • EN60601-1 3rd
    • RoHS
      PMBus

    定格入力：85 ～ 264VAC 1Φ
    定格出力電力：600W
    出力電圧：5V、12V、15V、24V、32V、48V

GH(1)　A(2)　500(3)　F(4)　-　□□(5)　-　SNF□(6)　




(1)シリーズ名
(2)シングル出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
J1：CN501
　J.S.T PH コネクタ
P：並列運転
詳細はオプション項目をご参照ください。

カタログダウンロード 取扱説明書

GHA500F-SNF仕様（概要）

機種 GHA500F-12-SNF GHA500F-15-SNF GHA500F-24-SNF GHA500F-30-SNF GHA500F-48-SNF GHA500F-56-SNF
入力電圧 AC90 ～ 264V 1Φ ※ AC90 ～ 264V 1Φ ※ AC90 ～ 264V 1Φ ※ AC90 ～ 264V 1Φ ※ AC90 ～ 264V 1Φ ※ AC90 ～ 264V 1Φ ※
出力 電力 450W 501W 504W 501W 504W 504W
電圧・電流 12V 37.5A 強制通風 +50℃ 15V 33.4A 強制通風 +50℃ 24V 21A 強制通風 +50℃ 30V 16.7A 強制通風 +50℃ 48V 10.5A 強制通風 +50℃ 56V 9A 強制通風 +50℃
電圧可変範囲 10.80 ～ 13.20V 13.50 ～ 16.50V 21.60 ～ 26.40V 27.00 ～ 31.50V 43.20 ～ 52.80V 52.00 ～ 56.00V
適応規格 安全規格 UL60950-1, ANSI / AAMI ES60601-1, C-UL (CSA60950-1. CAN / CSA60601-1), EN60601-1 3rd, EN62368-1
構造 外形寸法（W×H×D） 85.2×41×165.3mm
冷却方法 強制空冷
テクニカルデータ 特性データ
推定寿命データ
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
