GHAシリーズ

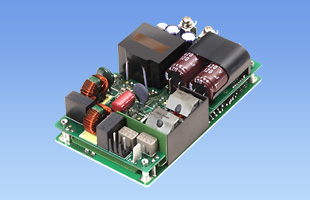

GHA500F

  • 量産中
  • UL60950-1
  • ANSI/AAMI ES60601-1
  • C-UL
  • EN60601-1 3rd
  • EN62368-1
  • RoHS
    UL・C-UL
    DEMKO
    CE
    UKCA

定格入力：AC90 ～ 264V 1Φ
定格出力電力：500W
出力電圧：12V、15V、24V、30V、48V、56V

強制通風により、高電力密度を実現（24.1W/inch3）
グローバル標準外形（3×5インチ）
1Uラック搭載可能
医用機器規格対応

無償補償期間5年（取扱説明書参照）

発売年：2013年

GHAシリーズのここがスゴイ

世界標準インチサイズの高電力密度電源。
強制通風でのハイパワー用途と、伝導放熱の2つの放熱方法を提供します。
MRI、人工透析などの静音設計を要求される装置や、耐環境性能を求められる計測機器・通信機器等に適しています。

3×5インチ高電力密度AC-DC電源 GHAシリーズの紹介

技術的特徴

  • AUX
  • 出力電圧可変
  • リモートコントロール
  • アラーム

ハーネス

種類 型番 説明 PDF DXF
ハーネス
H-IN-17 標準タイプの入力用ハーネスです。 PDFダウンロード -
H-IN-18 オプション：－Ｊに対応する入力用ハーネスです。 PDFダウンロード -
H-SN-34 全ての機能を使用する場合に使用するハーネスです。 PDFダウンロード -
H-SN-35 AUX(5V)、リモコン、PG端子を使用する場合に使用するハーネスです。 PDFダウンロード -
H-SN-38 全ての機能を使用する場合に使用するハーネスです。 PDFダウンロード -
H-SN-39 AUX(5V)、リモコン、PG端子を使用する場合に使用するハーネスです。 PDFダウンロード -
H-SN-79 全ての機能を使用する場合に使用するハーネスです（AUX、1Aまで使用可）。 PDFダウンロード -
取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル
J1：入力コネクタ VH（J.S.T）コネクタ
3D CADデータ STEP 標準モデル
IGES 標準モデル

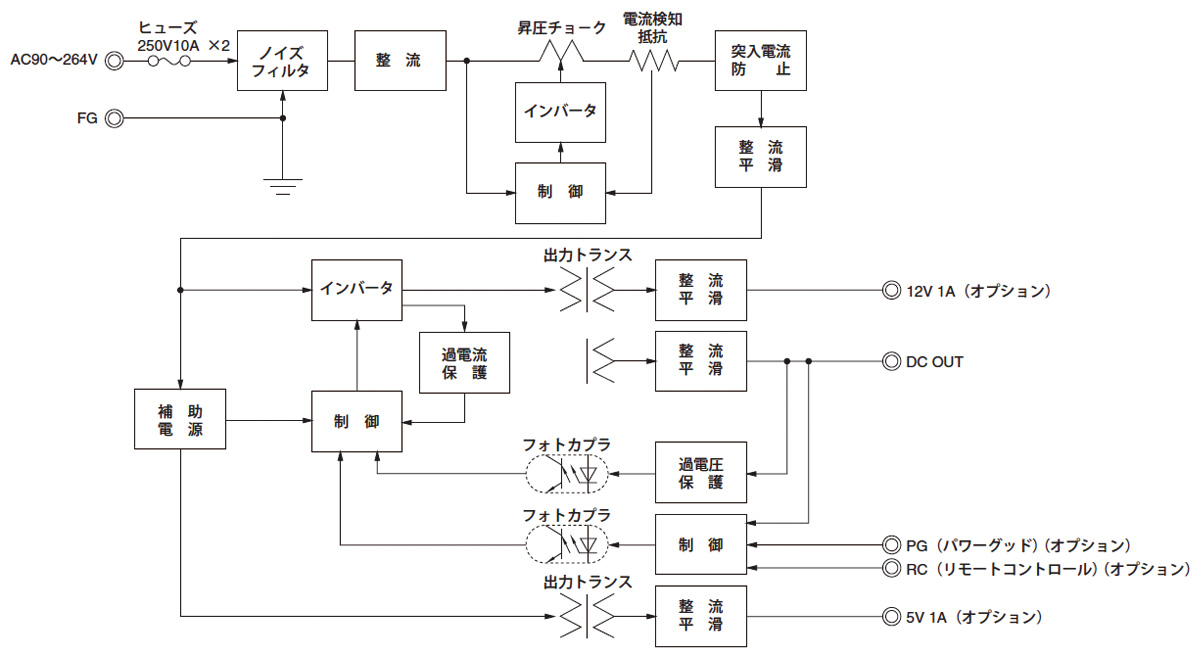

ブロックダイヤグラム

/tool/tag/fig/blo_gha500f.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

  • EAC-10-472

    • 量産中
    • UL1283
    • CSA C22.2 No.8 (C-UL)
    • DIN EN60939 VDE0565 Teil 3-1
    • ENEC (DC入力時は除く)
    • RoHS

    単相250V　10A　汎用　　
    小型　150ｋHz-1MHz減衰　1段フィルタ

GH(1)　A(2)　500(3)　F(4)　-　□□(5)　-　□(6)　





(1)シリーズ名
(2)シングル出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
T3：取付穴（M3タップ）
J1：入力コネクタ
     VH（J.S.T）コネクタ
J3：水平入力コネクタ
     VH（J.S.T）コネクタ
R3：付属機能
（5VAUX, 12VAUX,リモコン，PG）付き
（モレックスコネクタタイプ）
P：並列運転
詳細はオプション項目をご参照ください。

カタログダウンロード 取扱説明書

GHA500F仕様（概要）

機種 GHA500F-12 GHA500F-15 GHA500F-24 GHA500F-30 GHA500F-48 GHA500F-56
入力電圧 AC90 ～ 264V 1Φ ※ AC90 ～ 264V 1Φ ※ AC90 ～ 264V 1Φ ※ AC90 ～ 264V 1Φ ※ AC90 ～ 264V 1Φ ※ AC90 ～ 264V 1Φ ※
出力 電力 500.4W 501W 504W 501W 504W 504W
電圧・電流 12V 41.7A 強制通風 +50℃
12V 12.5A 自然空冷 +40℃
12V 9.2A 自然空冷 +50℃
12V 30A 伝導冷却 +0℃
12V 16.7A 伝導冷却 +50℃		 15V 33.4A 強制通風 +50℃
15V 10A 自然空冷 +40℃
15V 7.4A 自然空冷 +50℃
15V 24A 伝導冷却 +0℃
15V 13.4A 伝導冷却 +50℃		 24V 21A 強制通風 +50℃
24V 6.3A 自然空冷 +40℃
24V 4.6A 自然空冷 +50℃
24V 15A 伝導冷却 +0℃
24V 8.4A 伝導冷却 +50℃		 30V 16.7A 強制通風 +50℃
30V 5A 自然空冷 +40℃
30V 3.7A 自然空冷 +50℃
30V 12A 伝導冷却 +0℃
30V 6.7A 伝導冷却 +50℃		 48V 10.5A 強制通風 +50℃
48V 3.2A 自然空冷 +40℃
48V 2.3A 自然空冷 +50℃
48V 7.5A 伝導冷却 +0℃
48V 4.2A 伝導冷却 +50℃		 56V 9A 強制通風 +50℃
56V 2.7A 自然空冷 +40℃
56V 1.9A 自然空冷 +50℃
56V 6.4A 伝導冷却 +0℃
56V 3.6A 伝導冷却 +50℃
電圧可変範囲 10.80 ～ 13.20V 13.50 ～ 16.50V 21.60 ～ 26.40V 27.00 ～ 31.50V 43.20 ～ 52.80V 52.00 ～ 56.00V
適応規格 安全規格 UL60950-1, ANSI/AAMI ES60601-1, C-UL, EN60601-1 3rd, EN62368-1
構造 外形寸法（W×H×D） 76.2×35×127mm
冷却方法 強制通風、自然空冷 ※、伝導冷却 ※
テクニカルデータ 特性データ
推定寿命データ
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
