KHEA90F｜KHシリーズ｜電源｜製品情報

KHシリーズ

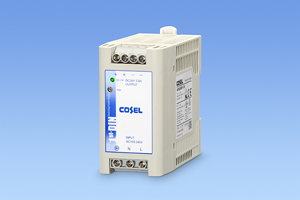

KHEA90F

量産中
UL60950-1
C-UL (CSA60950-1)
EN62368-1
UL508 (at AC input)
NEC Class2 (オプションE仕様のみ) (at AC input)
ANSI/ISA12.12.01 (at AC input)
ATEX (at AC input)
電安法準拠

定格入力：AC85 ～ 264V 1Φ / DC88 ～ 250V
定格出力電力：90W
出力電圧：12V、24V

DIN（35mm）レール取付対応
広い動作周囲温度範囲
入出力端子台はブロック端子とヨーロッパ端子の2タイプを用意
SEMI F-47規格対応

無償補償期間5年（取扱説明書参照）

技術的特徴

出力電圧可変
運転表示

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル
3D CADデータ	STEP	標準モデル
3D CADデータ	IGES	標準モデル

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

NAC-04-472
- 新製品
- 推奨品
- 量産中
- UL1283
- CSA C22.2 No.8 (C-UL)
- DIN EN60939 VDE0565 Teil 3-1
- ENEC (DC入力時は除く)
単相250V　4A　汎用
150ｋHz-1MHz高減衰　1段フィルタ

KH□⁽¹⁾　A⁽²⁾　90⁽³⁾　F⁽⁴⁾　-　□□⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
　KHE：ヨーロッパ端子タイプ
　KHN：ブロック端子タイプ
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
　C：コーティング
　E : NEC Class2 対応（24V）

外形イメージは下記データから確認することができます。

初めにお読みください
標準モデル

カタログダウンロード

KHEA90F仕様（概要）

機種		KHEA90F-12	KHEA90F-24
入力電圧		AC85 ～ 264V 1Φ or DC88 ～ 250V	AC85 ～ 264V 1Φ or DC88 ～ 250V
出力	電力	81.6W	91.2W
	電圧・電流	12V 6.8A	24V 3.8A
	電圧可変範囲	10.80 ～ 13.20V	22.50 ～ 28.50V
適応規格	安全規格	UL60950-1, C-UL (CSA60950-1), EN62368-1,UL508 (at AC input), NEC Class2 (オプションE仕様のみ) (at AC input), ANSI/ISA12.12.01 (at AC input), ATEX (at AC input), 電安法準拠
構造	外形寸法（W×H×D）	50×90×90mm
構造	冷却方法	自然空冷
テクニカルデータ	特性データ
	推定寿命データ
	EMCデータ
	信頼性
	MTBF
