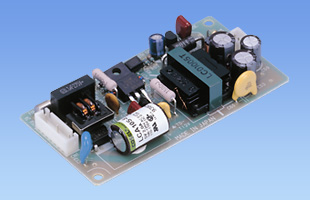

LCA10S｜LCAシリーズ｜電源｜製品情報

LCAシリーズ

定格入力：AC85 ～ 132V 1Φ
定格出力電力：10W
出力電圧：5V、12V、15V、24V

小型、軽量、低価格
輪出用に最適な広入力範囲（AC85 ～ 132V）
突入電流防止回路、過電流・過電圧保護回路付

無償補償期間2年

発売年：1993年

ハーネス

取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

安全規格認定証

LC⁽¹⁾　A⁽²⁾　10⁽³⁾　S⁽⁴⁾　-　5⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)100V系入力
(3)定格出力電力
(4)シングル入力
(5)定格出力電圧
(6)オプション
C：コーティング
G：低漏洩電流
Y：ボリューム付

機種		LCA10S-5	LCA10S-5-H	LCA10S-12	LCA10S-15	LCA10S-24
入力電圧		AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V
出力	電力	10W	10W	10.8W	10.5W	12W
	電圧・電流	5V 2A	5V 2A（ピーク:3A）	12V 0.9A	15V 0.7A	24V 0.5A
	電圧可変範囲	内部固定（オプションY仕様にて可変可能：5V -5 ～ +10%、12, 15, 24V±10%）	内部固定（オプションY仕様にて可変可能：5V -5 ～ +10%、12, 15, 24V±10%）	内部固定（オプションY仕様にて可変可能：5V -5 ～ +10%、12, 15, 24V±10%）	内部固定（オプションY仕様にて可変可能：5V -5 ～ +10%、12, 15, 24V±10%）	内部固定（オプションY仕様にて可変可能：5V -5 ～ +10%、12, 15, 24V±10%）
適応規格	安全規格	UL60950-1, CSA C22.2 No.60950-1, 電安法準拠
構造	外形寸法（W×H×D）	49×17×94mm
構造	冷却方法	自然空冷
テクニカルデータ	特性データ
	推定寿命データ		-
	EMCデータ	-	-	-	-	-
	信頼性
	MTBF		-
