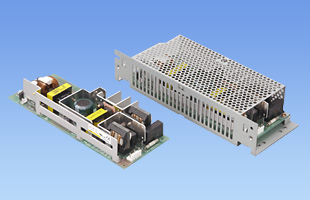

LEPシリーズ

LEP150F

  • 生産中止 （2022年11月18日）
  • UL60950-1
  • C-UL (CSA60950-1)
  • EN62368-1
  • 電安法準拠 (DC入力時は除く)
  • RoHS
    UL・C-UL
    TUV
    CE
    UKCA
定格入力：AC85 ～ 264V 1Φ
定格出力電力：150W
出力電圧：24V、36V、48V

メカトロに最適な定格電力の約2倍のピーク対応
基板単体（ガラスコンポジット採用）
高調波電流規制対応（IEC61000-3-2適合）
ワイド入力（AC85 ～ 264V）
リモートコントロール可能（オプション）

無償補償期間2年

技術的特徴

ハーネス

種類 型番 説明 PDF DXF
ハーネス
H-IN-5 入力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
H-IN-10 入力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
H-OU-10 出力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
H-RC-1 オプション：－Rに対応するハーネスです。 PDFダウンロード -
取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル（SNオプション含む）
T：端子台タイプ
3D CADデータ STEP 標準モデル
IGES 標準モデル

ブロックダイヤグラム

/tool/tag/fig/blo_lep150f.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

  • NAC-06-472

    • 新製品
    • 推奨品
    • 量産中
    • UL1283
    • CSA C22.2 No.8 (C-UL)
    • DIN EN60939 VDE0565 Teil 3-1
    • ENEC (DC入力時は除く)
    • RoHS

    単相250V　6A　汎用
    150ｋHz-1MHz高減衰　1段フィルタ

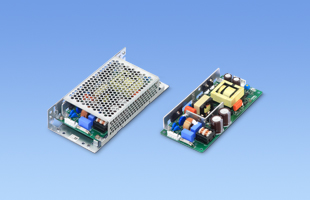

  • LHP150F

    • 新製品
    • 推奨品
    • UL62368-1
    • C-UL (equivalent to CAN/CSA-C22.2 No.62368-1)
    • EN62368-1
    • EN62477-1
    • 電安法準拠
    • RoHS

    定格入力：85 ～ 264VAC 1Φ
    定格出力電力：150W
    出力電圧：24V、30V、36V、42V、48V

LEP(1)　150(2)　F(3)　-　24(4)　-　□(5)　

(1)シリーズ名
(2)定格出力電力
(3)連続入力
(4)定格電圧
(5)オプション
G：低漏洩電流
R：リモートコントロール付
S：シャーシ付
SN：シャーシ・カバー付
T：端子台タイプ
U：瞬時入力電圧ディップ
対応仕様
Z：ZT搭載タイプ
カタログダウンロード

LEP150F仕様（概要）

機種 LEP150F-24 LEP150F-36 LEP150F-48
入力電圧 AC85 ～ 264V 1Φ or DC 120 ～ 370V AC85 ～ 264V 1Φ or DC 120 ～ 370V AC85 ～ 264V 1Φ or DC 120 ～ 370V
出力 電力 151.2W（ピーク:288W） 151.2W（ピーク:288W） 153.6W（ピーク:288W）
電圧・電流 +24V 6.3A（ピーク:12A） +36V 4.2A（ピーク:8A） +48V 3.2A（ピーク:6A）
電圧可変範囲 21.4 ～ 26.4V 26.4 ～ 39.6V 39.6 ～ 52.8V
適応規格 安全規格 UL60950-1, C-UL (CSA60950-1), EN62368-1, 電安法準拠 (DC入力時は除く)
構造 外形寸法（W×H×D） 80×40×222mm
冷却方法 自然空冷
テクニカルデータ 特性データ
推定寿命データ
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
