LGAシリーズ

LGA50A

  • 量産中（新規設計非推奨）
  • UL60950-1
  • C-UL (CSA60950-1)
  • EN62368-1
  • 電安法準拠
  • RoHS
    UL・C-UL
    TUV
    CE
    UKCA

定格入力：AC85 ～ 132V 1Φ
定格出力電力：50W
出力電圧：3.3V、5V、12V、15V、24V、48V

基板単体の汎用電源

無償補償期間5年（取扱説明書参照）

技術的特徴

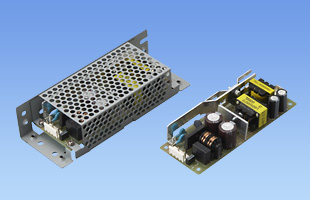

  • 基板単体
  • SN：シャーシ・カバー付タイプ
ハーネス
種類 型番 説明 PDF DXF
ハーネス
H-IN-5 入力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
H-IN-10 入力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
H-IN-12 入力用ハーネス（メーカ：Tyco Electronics）です。 PDFダウンロード -
H-OU-9 出力用ハーネス、またはコネクタ入出力ノイズフィルタ用ハーネスです（メーカ：J.S.T.）。 PDFダウンロード -
H-OU-28 出力用ハーネス（メーカ：Tyco Electronics）です。 PDFダウンロード -
取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル（SNオプション含む）
3D CADデータ STEP 標準モデル
IGES 標準モデル

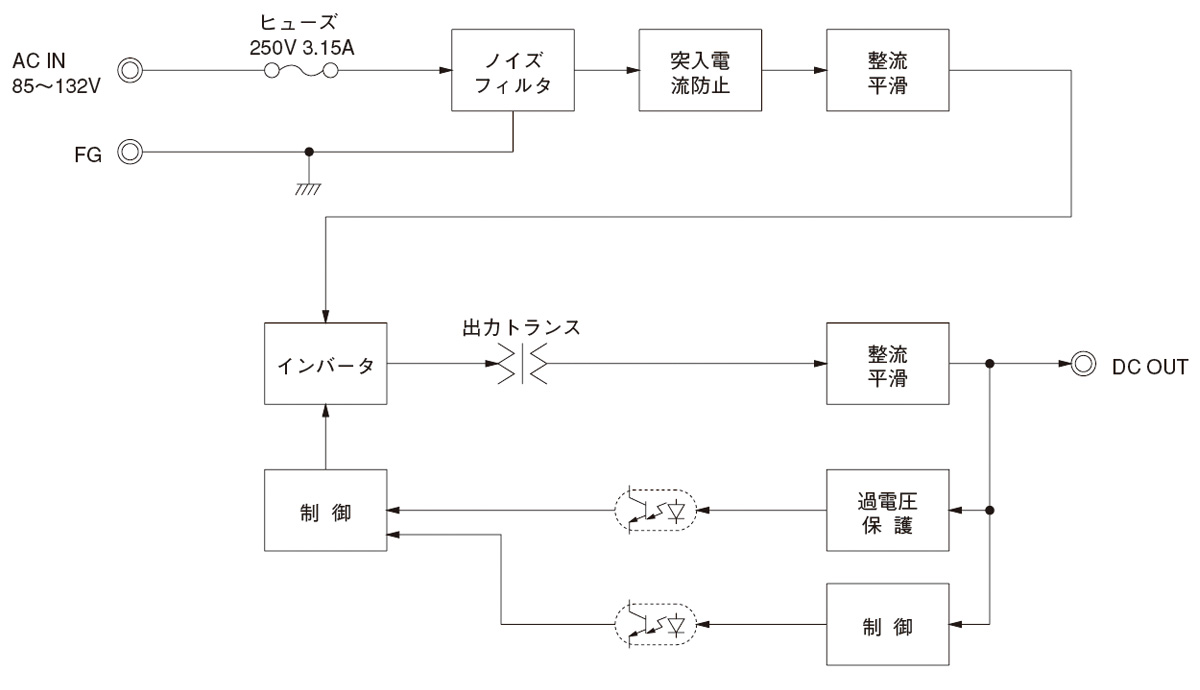

ブロックダイヤグラム

/tool/tag/fig/blo_lga50a.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

  • NAC-06-472

    • 新製品
    • 推奨品
    • 量産中
    • UL1283
    • CSA C22.2 No.8 (C-UL)
    • DIN EN60939 VDE0565 Teil 3-1
    • ENEC (DC入力時は除く)
    • RoHS

    単相250V　6A　汎用
    150ｋHz-1MHz高減衰　1段フィルタ

  • LHA50F

    • 新製品
    • 推奨品
    • UL62368-1
    • C-UL (equivalent to CAN/CSA-C22.2 No.62368-1)
    • EN62368-1
    • 電安法準拠
    • RoHS

    定格入力：AC85 ～ 264V 1Φ
    定格出力電力：50W
    出力電圧：3.3V、5V、12V、15V、24V、36V、48V

LG(1)　A(2)　50(3)　A(4)　-　5(5)　-　□(6)　



(1)シリーズ名
(2)シングル出力
(3)定格出力電力
(4)100V系入力
(5)定格出力電圧
(6)オプション
C：コーティング
G：低漏洩電流
H：ピーク電流対応
（24Vのみ）
J1：VH（J.S.T）コネクタ
S：シャーシ付
SN：シャーシ・カバー付
Y：ボリューム付

カタログダウンロード

LGA50A仕様（概要）

機種 LGA50A-3R3-Y LGA50A-5 LGA50A-12 LGA50A-15 LGA50A-24 LGA50A-24-H LGA50A-48
入力電圧 AC85 ～ 132V 1Φ ※ AC85 ～ 132V 1Φ ※ AC85 ～ 132V 1Φ ※ AC85 ～ 132V 1Φ ※ AC85 ～ 132V 1Φ ※ AC85 ～ 132V 1Φ ※ AC85 ～ 132V 1Φ ※
出力 電力 33W 50W 51.6W 52.5W 60W 60W 62.4W
電圧・電流 3.3V 10A 5V 10A 12V 4.3A 15V 3.5A 24V 2.5A 24V 2.5A 48V 1.3A
電圧可変範囲 2.85 ～ 3.63V 内部固定（オプションY仕様にて可変可能：5, 12, 15, 24, 48V ±10%） 内部固定（オプションY仕様にて可変可能：5, 12, 15, 24, 48V ±10%） 内部固定（オプションY仕様にて可変可能：5, 12, 15, 24, 48V ±10%） 内部固定（オプションY仕様にて可変可能：5, 12, 15, 24, 48V ±10%） 内部固定（オプションY仕様にて可変可能：5, 12, 15, 24, 48V ±10%） 内部固定（オプションY仕様にて可変可能：5, 12, 15, 24, 48V ±10%）
適応規格 安全規格 UL60950-1, C-UL (CSA60950-1), EN62368-1, 電安法準拠
構造 外形寸法（W×H×D） 50×28.5×132mm
冷却方法 自然空冷 （取扱説明 項3.2をご参照ください）
テクニカルデータ 特性データ -
推定寿命データ -
EMCデータ -
信頼性
MTBF -

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
