LMA100F｜LMAシリーズ｜電源｜製品情報

LMAシリーズ

LMA100F
LMA150F
LMA240F

LMA100F

量産中
ANSI / AAMI ES60601-1
EN60601-1 3rd

定格入力：AC85 ～ 264V 1Φ
定格出力電力：100W
出力電圧：24V

医用電気機器規格に対応
高調波規制対応
ワイド入力
低待機電力対応可

無償補償期間5年（条件付き）

技術的特徴

出力電圧可変
リモートコントロール

ハーネス

種類	型番	説明	PDF	DXF
ハーネス
	H-IN-5	入力用ハーネス（メーカ：J.S.T.）です。	PDFダウンロード	-
	H-IN-10	入力用ハーネス（メーカ：J.S.T.）です。	PDFダウンロード	-
	H-IN-12	入力用ハーネス（メーカ：Tyco Electronics）です。	PDFダウンロード	-
	H-OU-10	出力用ハーネス（メーカ：J.S.T.）です。	PDFダウンロード	-
	H-OU-30	出力用ハーネス（メーカ：Tyco Electronics）です。	PDFダウンロード	-
	H-RC-1	オプション：－Rに対応するハーネスです。	PDFダウンロード	-

取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル（SNオプション含む）
3D CADデータ	STEP	標準モデル
3D CADデータ	IGES	標準モデル

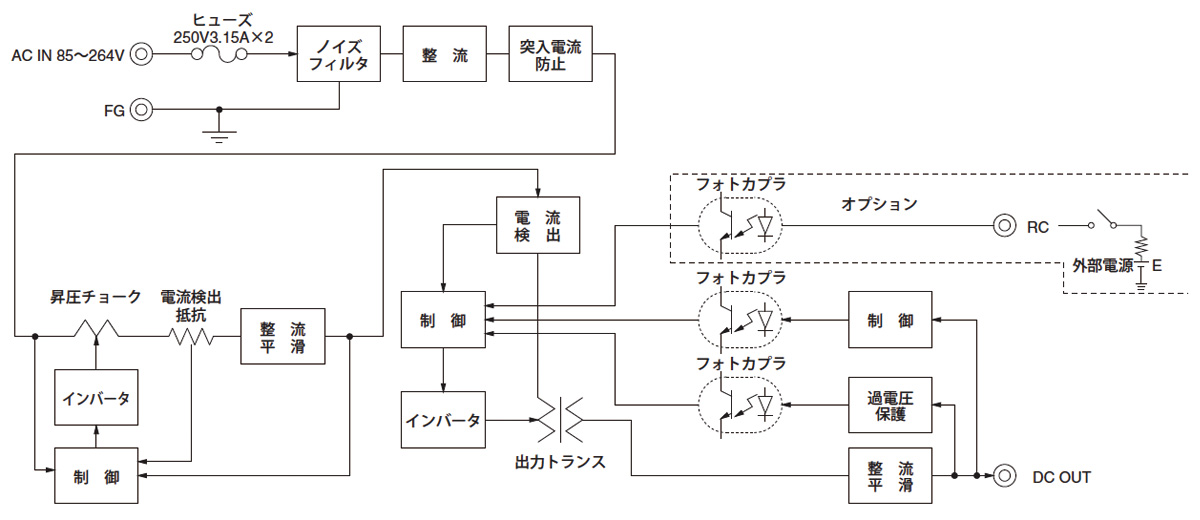

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

NAM-04-101
- 新製品
- 推奨品
- 量産中
- UL1283
- CSA C22.2 No.8 (C-UL)
- DIN EN60939 VDE0565 Teil 3-1
- ENEC (DC入力時は除く)
単相250V　4A　低漏洩電流
1段フィルタ

LM⁽¹⁾　A⁽²⁾　100⁽³⁾　F⁽⁴⁾　-　□⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)シングル出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
C：コーティング
G：低漏洩電流
H：ピーク電流対応
J1：VH（J.S.T.）コネクタ
R：リモートコントロール付
R2：リモートコントロール付
S：シャーシ付
SN：シャーシ・カバー付

カタログダウンロード

LMA100F仕様（概要）

機種		LMA100F-24-Y	LMA100F-24-HY
入力電圧		AC85 ～ 264V 1Φ	AC85 ～ 264V 1Φ
出力	電力	103.2W	103.2W （206.4W）※
	電圧・電流	24V 4.3A	24V 4.3A（ピーク:8.6A）
	電圧可変範囲	19.20 ～ 27.50V	19.20 ～ 27.50V
適応規格	安全規格	ANSI / AAMI ES60601-1, EN60601-1 3rd
構造	外形寸法（W×H×D）	62×33×155mm
構造	冷却方法	自然空冷 ※
テクニカルデータ	特性データ		-
	推定寿命データ		-
	EMCデータ		-
	信頼性
	MTBF		-
