MUS15｜MUSシリーズ｜電源｜製品情報

MUSシリーズ

定格入力： DC18 ～ 36V, DC36 ～ 76V
定格出力電力：15W
出力電圧：3.3V、5V、12V、15V

表面実装（SMD） / スルーホール実装（DIP）タイプを用意
高効率・高周波スイッチングで薄型・軽量・省床面積
入出力間アイソレーション
過電流保護回路付
過電圧保護回路付
リモートコントロール
外部出力電圧可変可能
アルミ電解 / タンタル電解コンデンサ未使用

無償補償期間5年

発売年：2026年

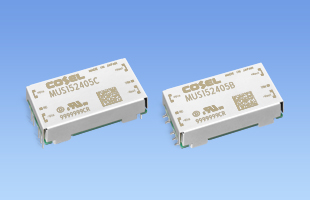

低背・小型のDC-DCコンバータ。
1.5～15Wの幅広いラインナップで、全104機種を揃え豊富なバリエーションで、設計自由度を大幅に向上。
低背デザインと省スペース設計により、装置の小型化に貢献します。

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

MU⁽¹⁾　S⁽²⁾　15⁽³⁾　24⁽⁴⁾　05⁽⁵⁾　B⁽⁶⁾　-　□⁽⁷⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)端子形態
　 B：SMD
　 C：DIP
(7)オプション

機種		MUS15243R3	MUS152405	MUS152412	MUS152415	MUS15483R3	MUS154805	MUS154812	MUS154815
入力電圧		DC18 ～ 36V	DC18 ～ 36V	DC18 ～ 36V	DC18 ～ 36V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V
出力	電力	14.85W	15W	15W	15W	14.85W	15W	15W	15W
	電圧・電流	3.3V 4.5A	5V 3A	12V 1.25A	15V 1A	3.3V 4.5A	5V 3A	12V 1.25A	15V 1A
	電圧可変範囲	内部固定（TRMオープン）外付け抵抗にて可変可能ただし +10% -5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし +10% -5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし +10% -5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし +10% -5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし +10% -5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし +10% -5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし +10% -5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし +10% -5%
適応規格	安全規格	UL62368-1, C-UL(equivalent to CAN/CSA-C22.2 No.62368-1), EN62368-1
構造	外形寸法（W×H×D）	32.6×8.5×19.1mm
構造	冷却方法	自然空冷 / 強制通風
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-	-	-	-	-
	EMCデータ
	信頼性
	MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
