PJAシリーズ

PJA600F

  • 推奨品
  • UL62368-1
  • C-UL (CSA62368-1)
  • EN62368-1
  • 電安法準拠
  • RoHS
    UL・C-UL
    DEMKO
    CE
    UKCA

定格入力：AC85 ～ 264V 1Φ
定格出力電力：600W
出力電圧：5V、12V、15V、24V、36V、48V

高調波電流規制対応
ワイド入力
無負荷時の消費電力を低減
SEMI F-47 規格対応可

無償補償期間5年（条件付：取扱説明書参照）

PJAシリーズのここがスゴイ

汎用型ユニットタイプ電源。
機能を絞り、コストパフォーマンスを追求した製品。
100～1500Wまで、全３２機種の幅広いラインナップを提供。

技術的特徴

  • 出力電圧可変
  • 運転表示
  • リモートコントロール
  • リモートセンシング
  • アラーム
  • 並列運転

取付金具、ハーネス

種類 型番 説明 PDF DXF
取付金具
F-PLA600-1 電源の実装を容易にするための取付金具です。
（底面取付用）		 PDFダウンロード DXFダウンロード
F-PLA600-2 電源の実装を容易にするための取付金具です。
（正面・裏面取付用）		 PDFダウンロード DXFダウンロード
F-PLA600-3 電源の実装を容易にするための取付金具です。
（底面取付用）		 PDFダウンロード DXFダウンロード
ハーネス
H-PA-9 並列運転（オプション：－W）をする場合に使用するハーネスです。 PDFダウンロード -
H-RC-5 オプション：－Rの機能のみを使う場合に使用するハーネスです。 PDFダウンロード -
H-SN-18 用途につきましてはカタログ、または各適合モデル内の別売オプションパーツを参照願います。 PDFダウンロード -
H-SN-32 オプション：－R,－Wの機能を全て使う場合に使用するハーネスです。 PDFダウンロード -
H-SN-33 リモートセンシングを除くオプション：－R,－Ｗの機能を使う場合に使用するハーネスです。 PDFダウンロード -
取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル
3D CADデータ STEP 標準モデル
IGES 標準モデル

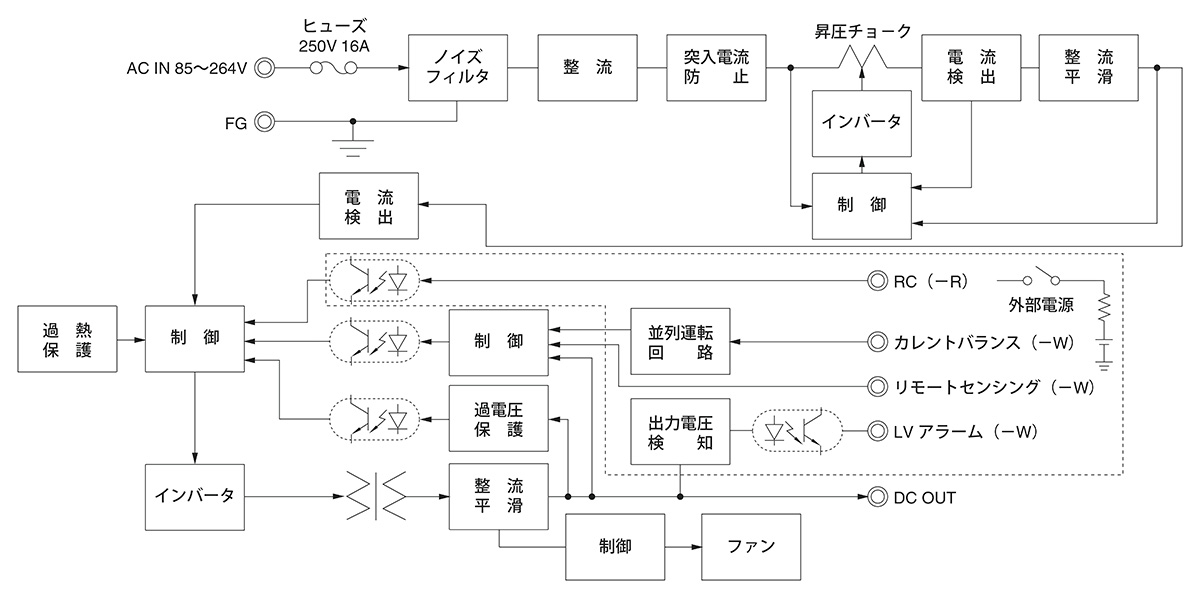

ブロックダイヤグラム

/tool/tag/fig/blo_pja600f.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

  • NAC-16-472

    • 新製品
    • 推奨品
    • 量産中
    • UL1283
    • CSA C22.2 No.8 (C-UL)
    • DIN EN60939 VDE0565 Teil 3-1
    • ENEC (DC入力時は除く)
    • RoHS

    単相250V　16A　汎用
    150ｋHz-1MHz高減衰　1段フィルタ

PJ(1)　A(2)　600(3)　F(4)　-　□(5)　-　□(6)　



(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
　C：コーティング
　G：低漏洩電流
　V：電圧可変VR外付け対応
　R：リモートコントロール（外部駆動電源必要）
　W：並列運転・LV アラーム・リモートセンシング
　F4：低騒音ファン
オプション設定時は仕様が変わります。詳細はお問い合わせください。

カタログダウンロード

PJA600F仕様（概要）

機種 PJA600F-5 PJA600F-12 PJA600F-15 PJA600F-24 PJA600F-36 PJA600F-48
入力電圧 AC85 ～ 264V 1Φ ※ AC85 ～ 264V 1Φ ※ AC85 ～ 264V 1Φ ※ AC85 ～ 264V 1Φ ※ AC85 ～ 264V 1Φ ※ AC85 ～ 264V 1Φ ※
出力 電力 500W ACIN100V ～ 264V 600W ACIN100V ～ 264V 600W ACIN100V ～ 264V 600W ACIN100V ～ 264V 601.2W ACIN100V ～ 264V 600W ACIN100V ～ 264V
電圧・電流 5V 100A 12V 50A 15V 40A 24V 25A 36V 16.7A 48V 12.5A
電圧可変範囲 4.50 ～ 5.50V 10.80 ～ 13.20V 13.50 ～ 16.50V 21.60 ～ 26.40V 32.40 ～ 39.60V 43.20 ～ 52.80V
適応規格 安全規格 UL62368-1, C-UL (CSA62368-1), EN62368-1, 電安法準拠
構造 外形寸法（W×H×D） 120×61×215mm（端子台およびねじ含まず）
冷却方法 強制空冷（ファン内蔵）
テクニカルデータ 特性データ
推定寿命データ
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
