TECSシリーズ

TECS10F

  • 新製品
  • 推奨品
  • UL62368-1
  • C-UL (equivalent to CAN/CSA-C22.2No.62368-1)
  • EN62368-1
  • 電安法準拠
  • RoHS
    UL・C-UL
    DEMKO
    CE
    UKCA
定格入力：85 ～ 264VAC 1Φ
定格出力電力：10W
出力電圧：5V、12V、15V、24V

超小型
外付け部品不要なオールインワンタイプ
高調波規制対応（IEC61000-3-2準拠）
低待機電力
低漏洩電流
ClassⅡ対応

無償補償期間5年（取扱説明書参照）

TECSシリーズのここがスゴイ

世界最小クラスの標準電源を提供。
産業機器からビル設備、民生機器まで幅広く対応します。電源の高効率化と低消費電力化により、グリーンエネルギー対応に貢献。メインインバータにGaN HEMTを採用し、高周波トランス技術との組み合わせで小型化を実現しています。

手のひらサイズのAC-DC電源 TECS/TEPSシリーズの紹介

技術的特徴

  • 超小型高効率
  • 低待機電力
  • 低漏洩電流

ハーネス

種類 型番 説明 PDF DXF
ハーネス
H-IN-29 入力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
H-OU-34 出力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル
3D CADデータ STEP 標準モデル
IGES 標準モデル

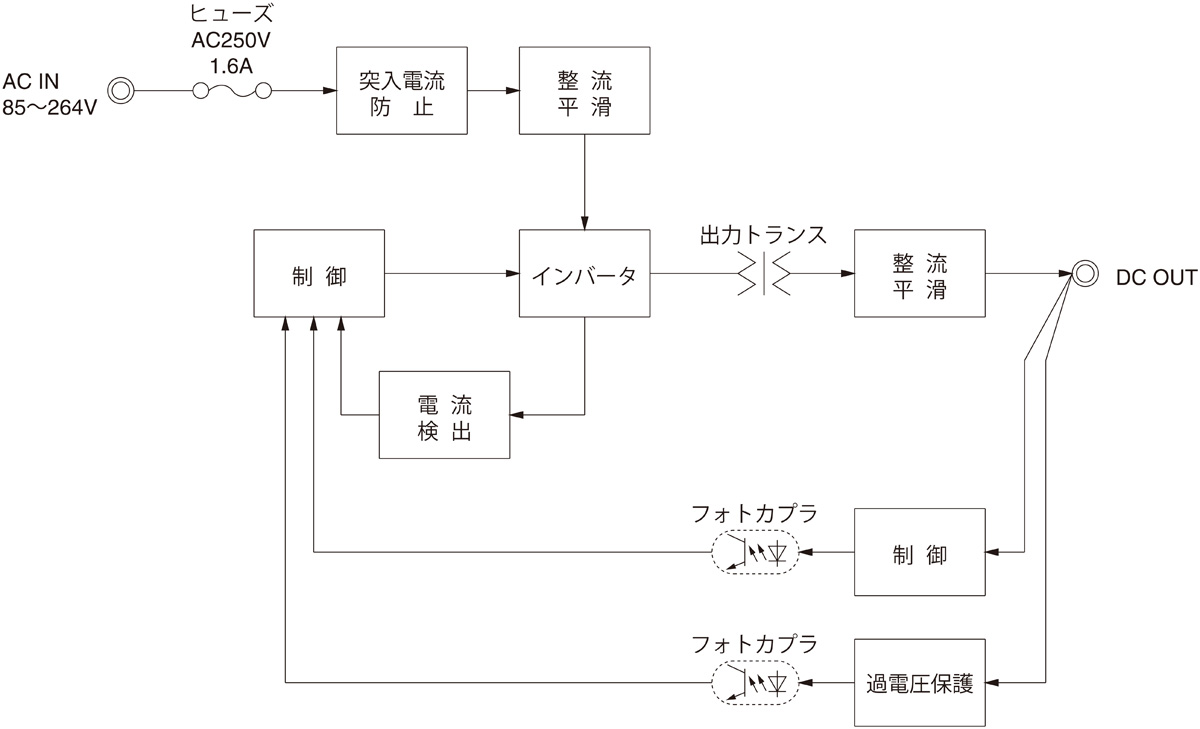

ブロックダイヤグラム

/tool/tag/fig/blo_tecs10f.jpg
安全規格認定証

  • EAM-03-000

    • 量産中
    • UL1283
    • CSA C22.2 No.8 (C-UL)
    • DIN EN60939 VDE0565 Teil 3-1
    • ENEC (DC入力時は除く)
    • RoHS

    単相250V　3A　低漏洩電流　　
    小型　1段フィルタ

TEC(1)  S(2)  10(3)  F(4)  -  □□(5)  -  □(6)

(1)シリーズ名
(2)シングル出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
E2：低漏洩電流
Y：ボリューム付
詳細は取り扱い説明のオプションの項をご参照ください。
カタログダウンロード

TECS10F仕様（概要）

機種 TECS10F-5 TECS10F-12 TECS10F-15 TECS10F-24
入力電圧 85 ～ 264VAC 1Φ 85 ～ 264VAC 1Φ 85 ～ 264VAC 1Φ 85 ～ 264VAC 1Φ
出力 電力 10.0W 10.2W 10.5W 10.8W
電圧・電流 5V 2.0A 12V 0.85A 15V 0.7A 24V 0.45A
電圧可変範囲
適応規格 安全規格 UL62368-1, C-UL (equivalent to CAN/CSA-C22.2No.62368-1), EN62368-1, 電安法準拠
構造 外形寸法（W×H×D） 25.4×21.1×58.5mm
冷却方法 自然空冷 / 強制通風 ※
テクニカルデータ 特性データ
推定寿命データ
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
