TEPS65F｜TEPSシリーズ｜電源｜製品情報

TEPSシリーズ

定格入力：85 ～ 264VAC 1Φ
定格出力電力：65W
出力電圧：5V、12V、24V

超小型
外付け部品不要なオールインワンタイプ
高調波規制対応（IEC61000-3-2準拠）
低待機電力
低漏洩電流
ClassⅡ対応

無償補償期間5年（取扱説明書参照）

発売年：2023年

世界最小クラスの標準電源を提供。

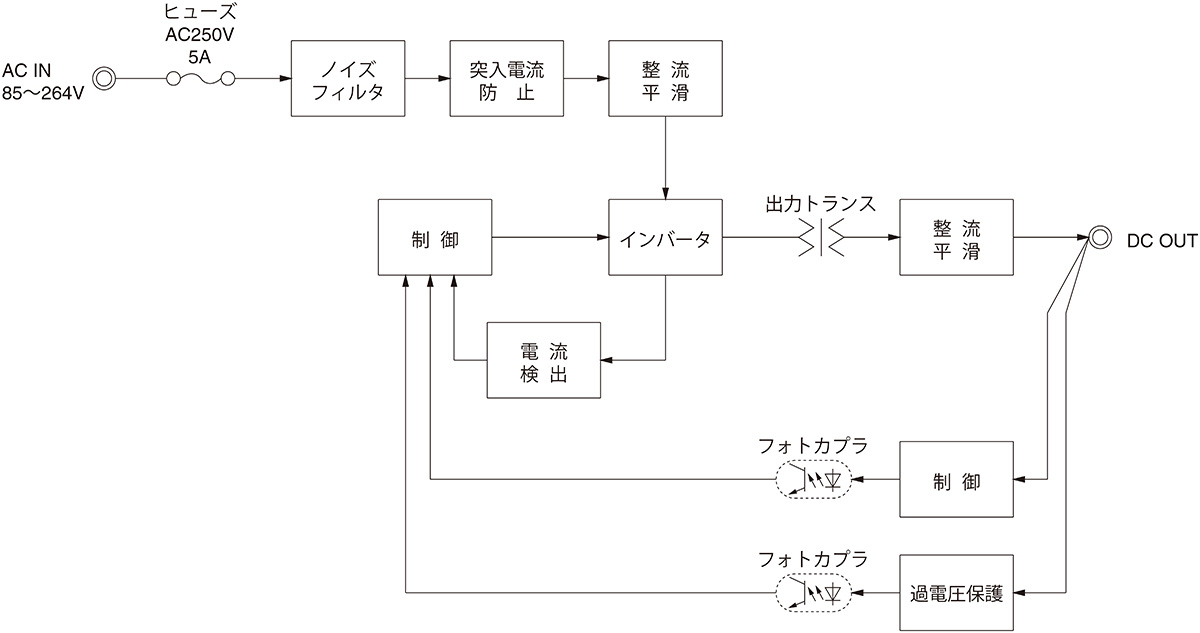

産業機器からビル設備、民生機器まで幅広く対応します。電源の高効率化と低消費電力化により、グリーンエネルギー対応に貢献。メインインバータにGaN HEMTを採用し、高周波トランス技術との組み合わせで小型化を実現しています。

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

安全規格認定証

TEP⁽¹⁾ S⁽²⁾ 65⁽³⁾ F⁽⁴⁾ □□⁽⁵⁾ - □⁽⁶⁾

(1)シリーズ名
(2)シングル出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
E2：低漏洩電流
H：ピーク電流対応（12/24Vのみ）
N：カバー付
詳細は取り扱い説明のオプションの項をご参照ください。

機種		TEPS65F05	TEPS65F12	TEPS65F12-H	TEPS65F24	TEPS65F24-H
入力電圧		85 ～ 264VAC 1Φ	85 ～ 264VAC 1Φ	85 ～ 264VAC 1Φ	85 ～ 264VAC 1Φ	85 ～ 264VAC 1Φ
出力	電力	50.0W	65.4W	65.4W（90.0W）	66.0W	66.0W（90.0W）
	電圧・電流	5V 10.0A	12V 5.45A	12V 5.45A（ピーク：7.50A）	24V 2.75A	24V 2.75A（ピーク：3.75A）
	電圧可変範囲
適応規格	安全規格	UL62368-1, C-UL (equivalent to CAN/CSA-C22.2No.62368-1), EN62368-1, 電安法準拠
構造	外形寸法（W×H×D）	25.4×27.5×58.5mm
構造	冷却方法	自然空冷 / 強制通風 ※
テクニカルデータ	特性データ
	推定寿命データ
	EMCデータ
	信頼性
	MTBF
