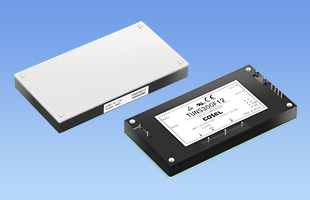

TUNS300F｜TUNSシリーズ｜電源｜製品情報

TUNSシリーズ

定格入力：AC85 ～ 264V 1Φ
定格出力電力：300W
出力電圧：12V、28V、48V

ブリックサイズAC-DCコンバータ
高調波電流規制対応
出力電圧可変可能

無償補償期間5年

種類	型番	説明	PDF	DXF

取扱説明
アプリケーションマニュアル
パターンレイアウトデータ

※掲載していない資料もあります。詳しくはお問い合せください。

TUN⁽¹⁾　S⁽²⁾　300⁽³⁾　F⁽⁴⁾　48⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
T：ヒートシンク取付け穴
（Φ3.4 貫通穴）
Y1：出力電圧可変範囲±20%品
（48Vのみ）
R1：リモートコントロール付
R2：リモートコントロール付
（待機電力低減品）

機種		TUNS300F12	TUNS300F28	TUNS300F48
入力電圧		AC85 ～ 264V 1Φ	AC85 ～ 264V 1Φ	AC85 ～ 264V 1Φ
出力	電力	300W	308W	312W
	電圧・電流	12V 25A	28V 11A	48V 6.5A
	電圧可変範囲	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能9.60 ～ 14.40V	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能22.40 ～ 33.60V	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能38.40 ～ 52.80V（オプション Y1：38.4 ～ 57.6）
適応規格	安全規格	UL60950-1, C-UL (CSA60950-1), EN62368-1
構造	外形寸法（W×H×D）	117.3×12.7×61.5mm
構造	冷却方法	伝導冷却（本体のアルミベースプレートからヒートシンクへ熱伝導を利用して冷却）
テクニカルデータ	特性データ
	推定寿命データ	-	-	-
	EMCデータ
	信頼性
	MTBF
