UMAシリーズ

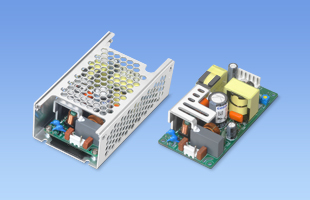

UMA120F

  • 新製品
  • 推奨品
  • ANSI/AAMI ES60601-1
  • EN60601-1 3rd
  • C-UL (equivalent to CAN/CSA-C22.2 No.60601-1)
  • UL62368-1
  • C-UL (equivalent to CAN/CSA-C22.2 No.62368-1)
  • EN62368-1
  • RoHS
    UL・C-UL
    DEMKO
    CE
    UKCA

定格入力: AC85 - 264V 1Φ
定格出力電力: 120W
出力電圧: 5V, 7.5V, 12V, 15V, 18V, 24V, 36V, 48V

医用電気機器規格に対応
BF対応(出力-FG間:1MOPP, 入力-出力間:2MOPP)
低漏洩流
グローバル標準外形

無償補償期間5年（条件付：取扱説明書参照）

発売年：2024年

UMAシリーズのここがスゴイ

世界標準インチサイズの汎用型電源。
医用規格を取得し、静音設計を要求される医療機器や、耐環境性能を求められる計測機器・通信機器等に適しています。

技術的特徴

  • 低漏洩電流
  • インチサイズ
種類 型番 説明 PDF DXF
取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル
SN：シャーシ・カバー付
3D CADデータ STEP 標準モデル
SN：シャーシ・カバー付
IGES 標準モデル
SN：シャーシ・カバー付
安全規格認定証
EU適合宣言書
UK適合宣言書

  • EAC-03-472

    • 量産中
    • UL1283
    • CSA C22.2 No.8 (C-UL)
    • DIN EN60939 VDE0565 Teil 3-1
    • ENEC (DC入力時は除く)
    • RoHS

    単相250V　3A　汎用　　
    小型　150ｋHz-1MHz減衰　1段フィルタ

UM(1)  A(2)  120(3)  F(4)  -  □(5)  -  □(6)




(1) シリーズ名
(2) シングル出力
(3) 定格出力電力
(4) フルレンジ入力
(5) 定格出力電圧
(6) オプション
  C：コーティング
  T: 端子台
  SN：シャーシ・カバー付
詳細はオプション項をご参照ください。

カタログダウンロード 取扱説明書

UMA120F仕様（概要）

機種 UMA120F-5-Y UMA120F-7R5-Y UMA120F-12-Y UMA120F-15-Y UMA120F-18-Y UMA120F-24-Y UMA120F-36-Y UMA120F-48-Y
入力電圧 AC85 ～ 264V 1Φ AC85 ～ 264V 1Φ AC85 ～ 264V 1Φ AC85 ～ 264V 1Φ AC85 ～ 264V 1Φ AC85 ～ 264V 1Φ AC85 ～ 264V 1Φ AC85 ～ 264V 1Φ
出力 電力 60W 90W 120W 97.5W 108W 120W 108W 120W
電圧・電流 5V 12A 7.5V 12A 12V 10A 15V 6.5A 18V 6A 24V 5A 36V 3A 48V 2.5A
電圧可変範囲 4.75 ～ 5.25 7.12 ～ 7.88 11.40 ～ 12.60 14.25 ～ 15.75 18.00 ～ 19.80 22.80 ～ 25.20 34.20 ～ 37.80 45.60 ～ 50.40
適応規格 安全規格 ANSI/AAMI ES60601-1, EN60601-1 3rd, C-UL (equivalent to CAN/CSA-C22.2 No.60601-1), UL62368-1, C-UL (equivalent to CAN/CSA-C22.2 No.62368-1), EN62368-1
構造 外形寸法（W×H×D） 50.8x29.0x101.6mm
冷却方法 自然空冷
テクニカルデータ 特性データ
推定寿命データ
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
