JACシリーズ

JAC-60

推奨品
無償貸し出し対象
UL60939
CSA C22.2 No.8 (C-UL)
EN60939 (DEMKO)
ENEC

三相500V　60A　小型低背型
150ｋHz-1MHz高減衰　1段フィルタ

SCCR対応製品
6～30A定格品　SCCR値：10kA（UL508規格対応）
40～60A定格品　SCCR値：14kA（UL508規格対応）
　※ブレーカとコンビネーションでの取得

素早く簡単プッシュダウン方式端子台（6～30A）

◆様々なノイズ対策に最適なオプション◆
　H：超低域高減衰品（高透磁率チョークコイル使用）
　U：ノーマルモード減衰量向上

無償補償期間5年

技術的特徴

取扱説明
技術資料
減衰特性

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル
3D CADデータ	STEP	標準モデル
3D CADデータ	IGES	標準モデル

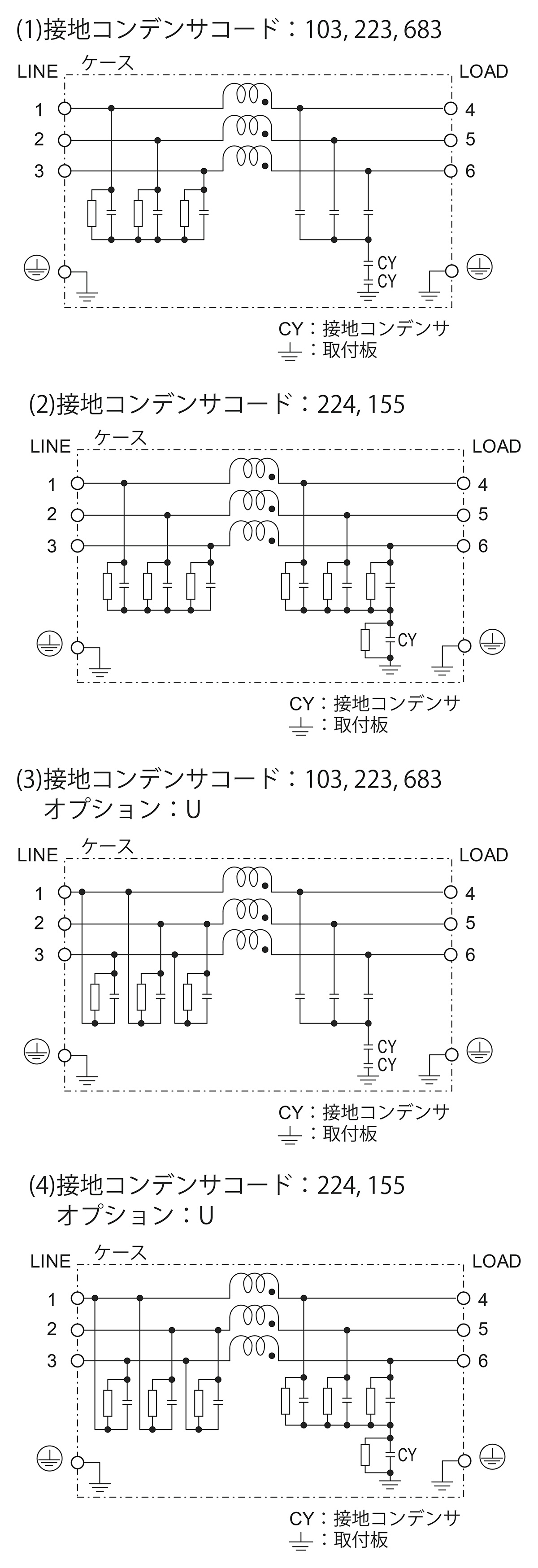

回路構成

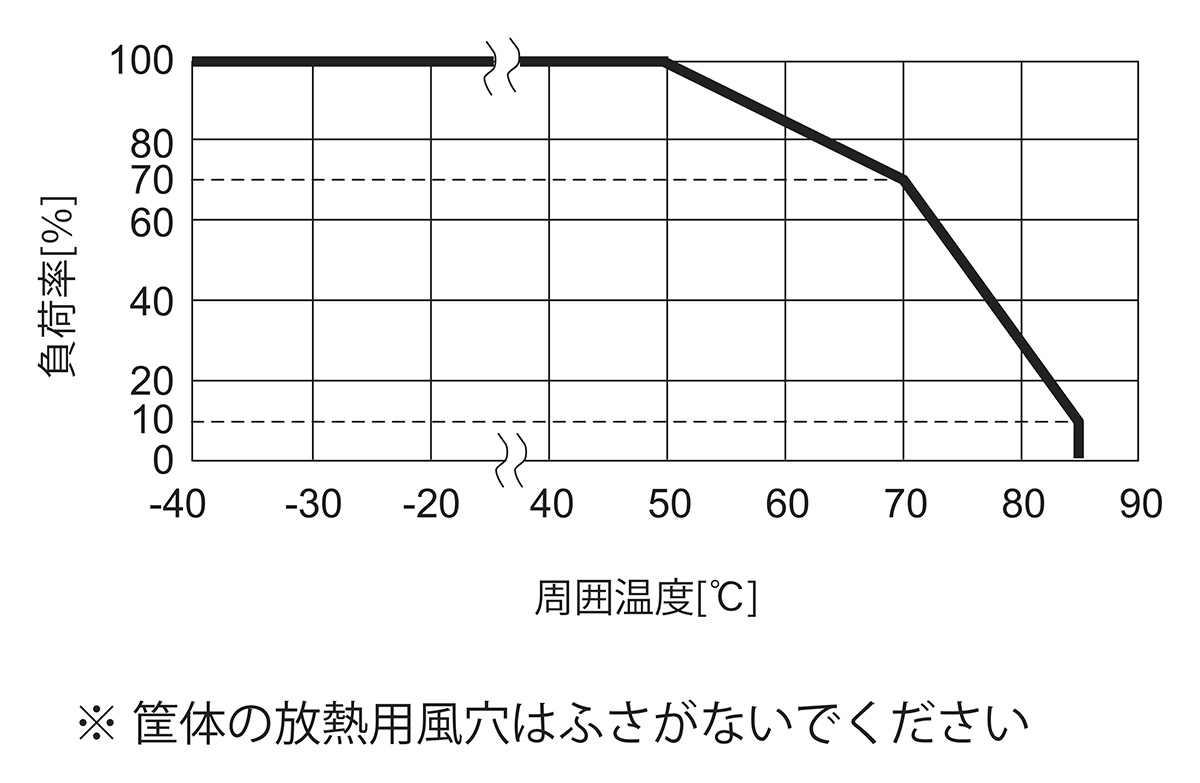

ディレーティング特性

JAC⁽¹⁾　-　60⁽²⁾　-　683⁽³⁾　-　□⁽⁴⁾　

(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
　　　機種ラインナップを参照ください。
　　　※接地コンデンサコードが異なると減衰特性は異なります。　
(4)オプション　
　　　H:高透磁率チョークコイル品（超低域高減衰）
　　　　　適用：「103」、「223」、「683」
　　　U:ノーマルモード減衰量向上（定格電圧 250V）

カタログダウンロード

JAC-60仕様（概要）

機種		JAC-60-103	JAC-60-223	JAC-60-683	JAC-60-224	JAC-60-155
漏洩電流^※		0.5 mA / 1.0mA max 0.05mA / 0.1mA max	1.0mA / 2.0mA max 0.1mA / 0.2mA max	2.5 mA / 5.0mA max 0.35mA / 0.7mA max	15 mA / 24 mA max 2.0mA / 4.0mA max	80 mA / 125mA max 9.0mA / 18 mA max
コンデンサ容量（公称値）		0.01μF	0.022μF	0.068μF	0.22μF	1.5μF
定格電圧		三相三線式 500V 50/60Hz
定格電流		60A
安全規格		UL60939[Overvoltage Category: Ⅲ Altitude: 3000m], CSA C22.2 No.8 (C-UL), EN60939 (DEMKO)[Overvoltage Category: Ⅲ Altitude: 3000m], ENEC
外形寸法（W×H×D）		65×54×153mm
テクニカルデータ	特性データ
	安全規格認定証
	信頼性
	MTBF

※入力250 / 500V　60Hz　　但し、224,155のΔ結線は入力250 / 400V　60Hz
上段：Δ結線、下段：Ｙ結線
