PDWシリーズ
定格入力：85 ～ 264VAC 1Φ
定格出力電力：30W
出力電圧：±12V（+24Vとしても使用可）、±15V（+30Vとしても使用可）
高効率
低ノイズ
SEMI F47 規格対応
高調波電流規制対応（IEC61000-3-2 準拠）
ワイド入力（85～264VAC）
無償補償期間5年（取扱説明書参照）

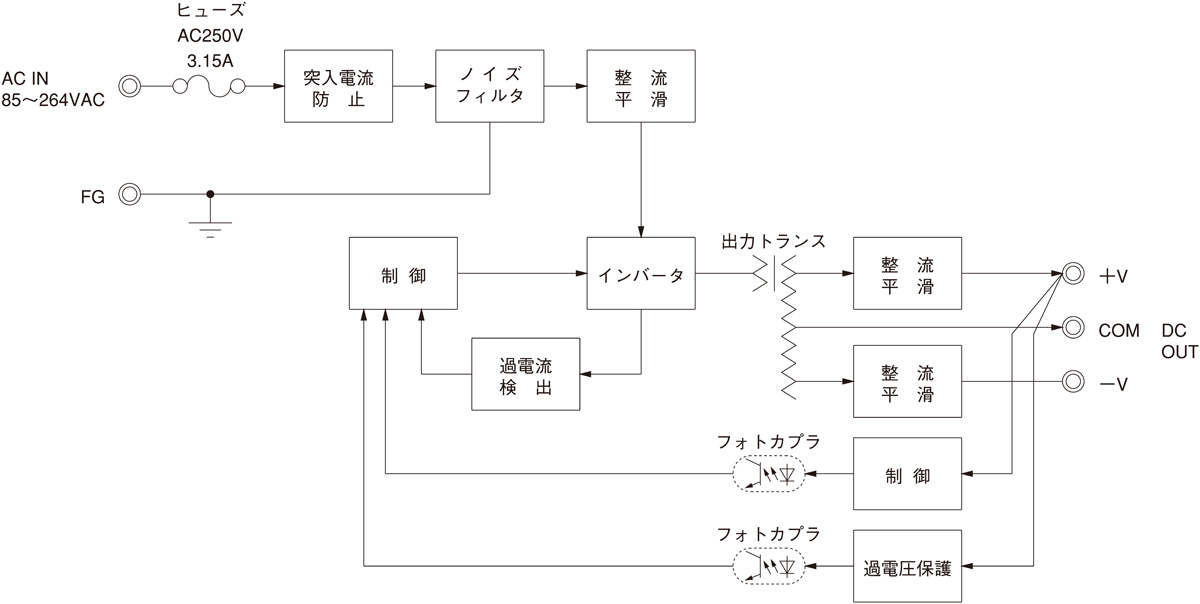

汎用型ユニットタイプ電源。
PBWシリーズと外形・取り付け寸法が同一のため、置き換え設計が容易です。
電源効率の向上により発熱を抑え、レイアウトの自由度が向上。
さらに環境負荷の低減にも貢献し、持続可能な装置設計をサポートします。
| 種類 | 型番 | 説明 | DXF | |
|---|---|---|---|---|
| 取付金具 | ||||
| F-PBA30-1 | 電源の実装を容易にするための取付金具です。 （底面取付用） |
PDFダウンロード | DXFダウンロード | |
| F-PBA30-2 | 電源の実装を容易にするための取付金具です。 （正面・裏面取付用） |
PDFダウンロード | DXFダウンロード | |
| DINレール対応取付金具 | ||||
| FD-PBA30 | DINレール対応取付金具 （35mm幅対応） |
PDFダウンロード | DXFダウンロード | |
| ハーネス | ||||
| H-IN-3 | オプション：－Ｊ1に対応する入力用ハーネス（メーカ：J.S.T.）です。 | PDFダウンロード | - | |
| H-IN-27 | オプション：－Ｊ1に対応する入力用ハーネス（メーカ：J.S.T.）です。 | PDFダウンロード | - | |
| H-OU-48 | オプション：－Ｊ1に対応する出力用ハーネス（メーカ：J.S.T.）です。 | PDFダウンロード | - |
| CADデータ | DXF |
標準モデル（Nオプション含む）
J1：VH（J.S.T.）コネクタ N1：ケースカバー、DINレール取付金具付 |
|---|---|---|
| 3D CADデータ | STEP |
標準モデル（Nオプション含む）
|
| IGES |
標準モデル（Nオプション含む）
|
単相250V 6A 汎用
150ｋHz-1MHz高減衰 1段フィルタ
PD(1) W(2) 30(3) F(4) - □(5) - □(6)
(1)シリーズ名
(2)±出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
N：ケースカバー付
C：コーティング
J1：VH（J.S.T.）コネクタ
N1：ケースカバー、DINレール取付金具付
G：低漏洩電流
オプション設定時は仕様が変わります。詳細はお問い合わせください。
※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
