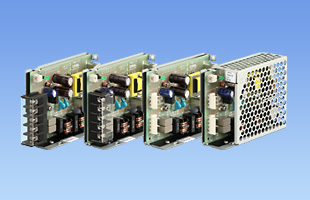

定格入力：AC85 ～ 264V 1Φ
定格出力電力：15W
出力電圧：3.3V、5V、12V、15V、24V
医用電気機器対応
高調波電流規制対応
ワイド入力
無償補償期間5年（取扱説明書参照）
取付金具
| 種類 | 型番 | 説明 | DXF | |
|---|---|---|---|---|
| 取付金具 | ||||
| F-PBA30-1 | 電源の実装を容易にするための取付金具です。 （底面取付用） |
PDFダウンロード | DXFダウンロード | |
| F-PBA30-2 | 電源の実装を容易にするための取付金具です。 （正面・裏面取付用） |
PDFダウンロード | DXFダウンロード | |
| ハーネス | ||||
| H-IN-3 | オプション：－Ｊ1に対応する入力用ハーネス（メーカ：J.S.T.）です。 | PDFダウンロード | - | |
| H-IN-15 | 入力用ハーネス（メーカ：Tyco Electronics AMP）です。 | PDFダウンロード | - | |
| H-OU-9 | 出力用ハーネス、またはコネクタ入出力ノイズフィルタ用ハーネスです（メーカ：J.S.T.）。 | PDFダウンロード | - | |
| H-OU-28 | 出力用ハーネス（メーカ：Tyco Electronics）です。 | PDFダウンロード | - |
| CADデータ | DXF |
標準モデル（ケースカバー付き）
|
|---|---|---|
| 3D CADデータ | STEP |
標準モデル（ケースカバー付き）
|
| IGES |
標準モデル（ケースカバー付き）
|
単相250V 4A 低漏洩電流
1段フィルタ
定格入力：AC85 ～ 264V 1Φ
定格出力電力：30W
出力電圧：5V、12V、15V、24V、36V、48V
PM(1) A(2) 15(3) F(4) - □(5) - □(6)
(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
T：縦型端子台
T1：横型端子台
N：ケースカバー付
J1：VH（J.S.T.）コネクタ
オプション設定時は仕様が変わります。詳細はお問い合わせください。
※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
