PMA100F｜PMAシリーズ｜電源｜製品情報

PMAシリーズ

PMA15F
PMA30F
PMA60F
PMA100F

PMA100F

生産中止予定品（2026年10月20日）
UL60601-1
C-UL (CSA-C22.2 No.601.1)
EN60601-1

定格入力：AC85 ～ 264V 1Φ
定格出力電力：100W
出力電圧：3.3V、5V、12V、24V、48V

医用電気機器対応
高調波電流規制対応
ワイド入力

無償補償期間5年（取扱説明書参照）

発売年：2010年

技術的特徴

出力電圧可変
運転表示
リモートコントロール

取付金具

種類	型番	説明	PDF	DXF
取付金具
	F-PBA150-1	電源の実装を容易にするための取付金具です。（底面取付用）	PDFダウンロード	DXFダウンロード
	F-PBA150-2	電源の実装を容易にするための取付金具です。（正面・裏面取付用）	PDFダウンロード	DXFダウンロード
ハーネス
	H-IN-3	オプション：－Ｊ1に対応する入力用ハーネス（メーカ：J.S.T.）です。	PDFダウンロード	-
	H-IN-15	入力用ハーネス（メーカ：Tyco Electronics AMP）です。	PDFダウンロード	-
	H-OU-10	出力用ハーネス（メーカ：J.S.T.）です。	PDFダウンロード	-
	H-OU-30	出力用ハーネス（メーカ：Tyco Electronics）です。	PDFダウンロード	-
	H-RC-1	オプション：－Rに対応するハーネスです。	PDFダウンロード	-

取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル（ケースカバー付き）
3D CADデータ	STEP	標準モデル（ケースカバー付き）
3D CADデータ	IGES	標準モデル（ケースカバー付き）

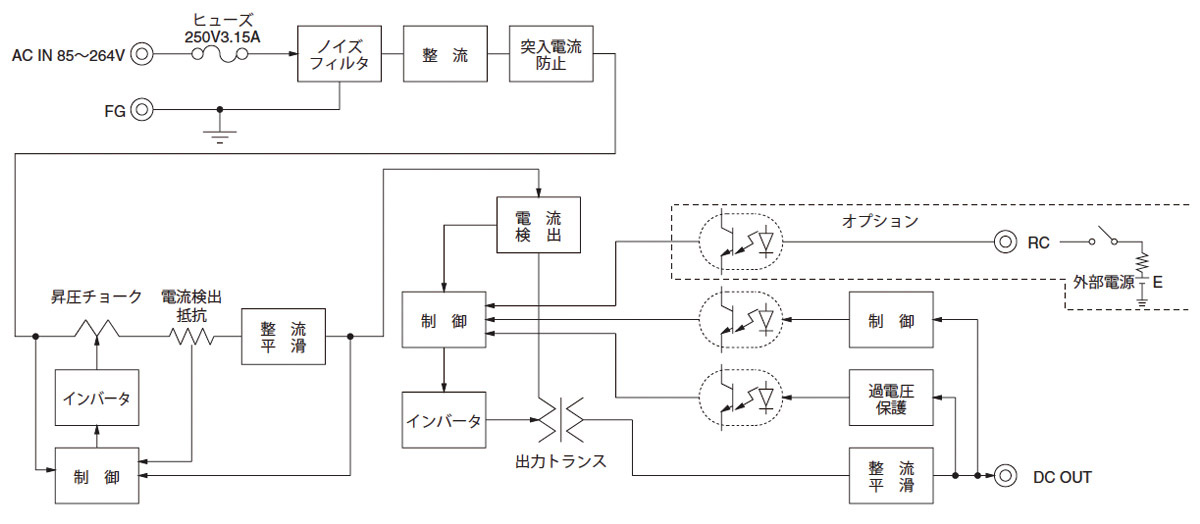

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

NAM-06-000
- 新製品
- 推奨品
- 量産中
- UL1283
- CSA C22.2 No.8 (C-UL)
- DIN EN60939 VDE0565 Teil 3-1
- ENEC (DC入力時は除く)
単相250V　6A　低漏洩電流
1段フィルタ

UMA120F
- 新製品
- 推奨品
- ANSI/AAMI ES60601-1
- EN60601-1 3rd
- C-UL (equivalent to CAN/CSA-C22.2 No.60601-1)
- UL62368-1
- C-UL (equivalent to CAN/CSA-C22.2 No.62368-1)
- EN62368-1
定格入力: AC85 - 264V 1Φ
定格出力電力: 120W
出力電圧: 5V, 7.5V, 12V, 15V, 18V, 24V, 36V, 48V

PM⁽¹⁾　A⁽²⁾　100⁽³⁾　F⁽⁴⁾　-　□⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
　T：縦型端子台
　T1：横型端子台
　N：ケースカバー付
　J1：VH（J.S.T.）コネクタ
　R：リモートコントロール付
オプション設定時は仕様が変わります。詳細はお問い合わせください。

カタログダウンロード取扱説明書

PMA100F仕様（概要）

機種		PMA100F-3R3	PMA100F-5	PMA100F-12	PMA100F-24	PMA100F-48
入力電圧		AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※
出力	電力	66W	100W	102W	108W	100.8W
	電圧・電流	3.3V 20A	5V 20A	12V 8.5A	24V 4.5A	48V 2.1A
	電圧可変範囲	2.85 ～ 3.60V	4.50 ～ 5.50V	10.00 ～ 13.20V	19.20 ～ 27.00V	39.00 ～ 53.00V
適応規格	安全規格	UL60601-1, C-UL (CSA-C22.2 No.601.1), EN60601-1
構造	外形寸法（W×H×D）	34×93×168mm （端子台含まず）
構造	冷却方法	自然空冷
テクニカルデータ	特性データ
	推定寿命データ
	EMCデータ
	信頼性
	MTBF
